기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수
기계식 앵커 매개 변수

기계식 앵커 매개 변수

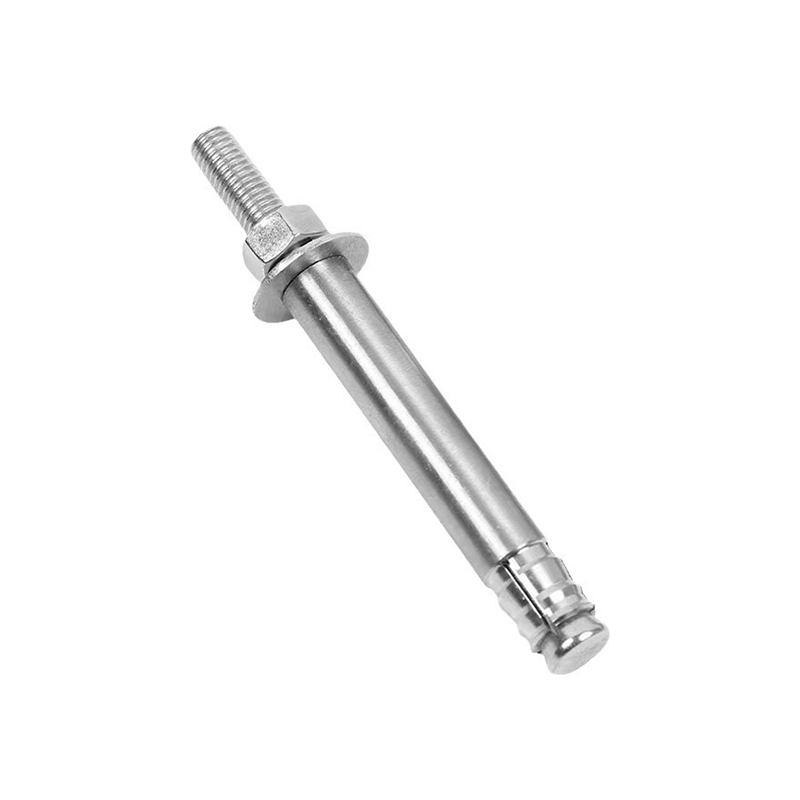

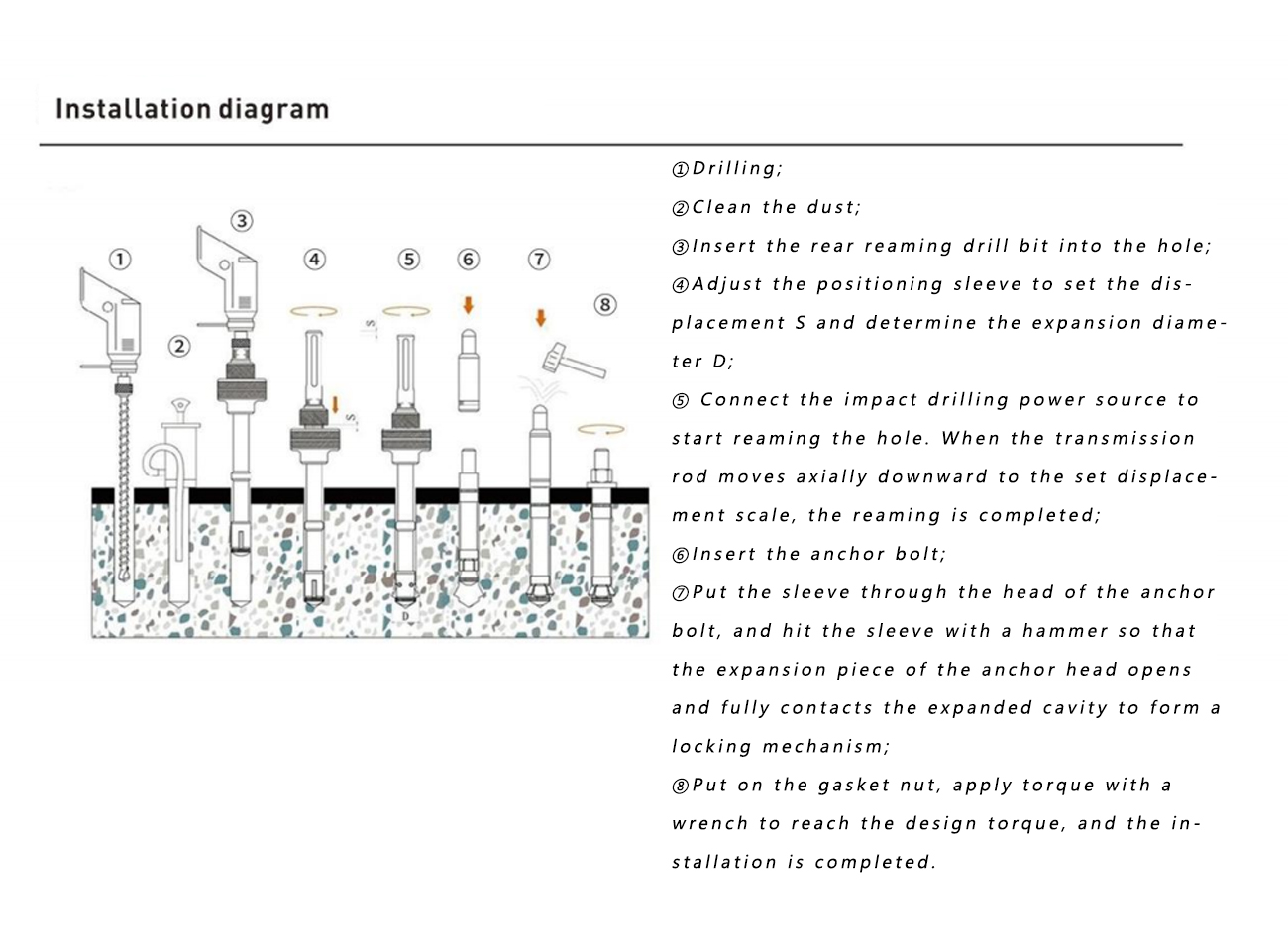

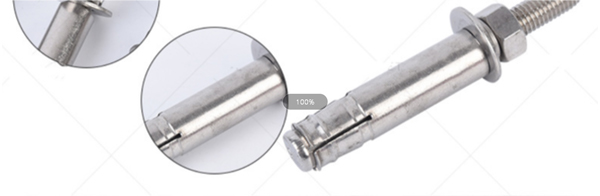

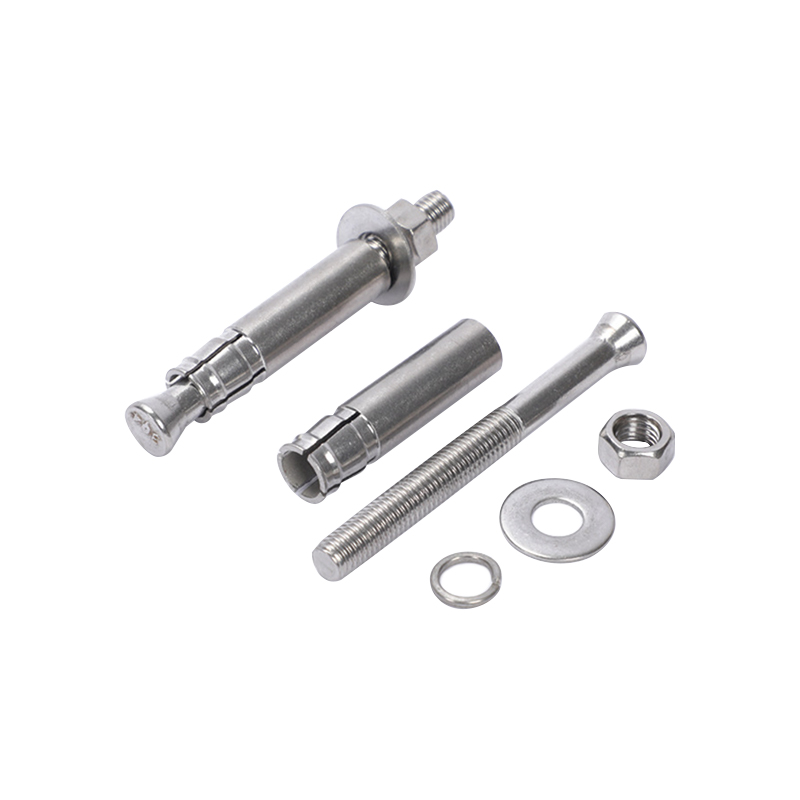

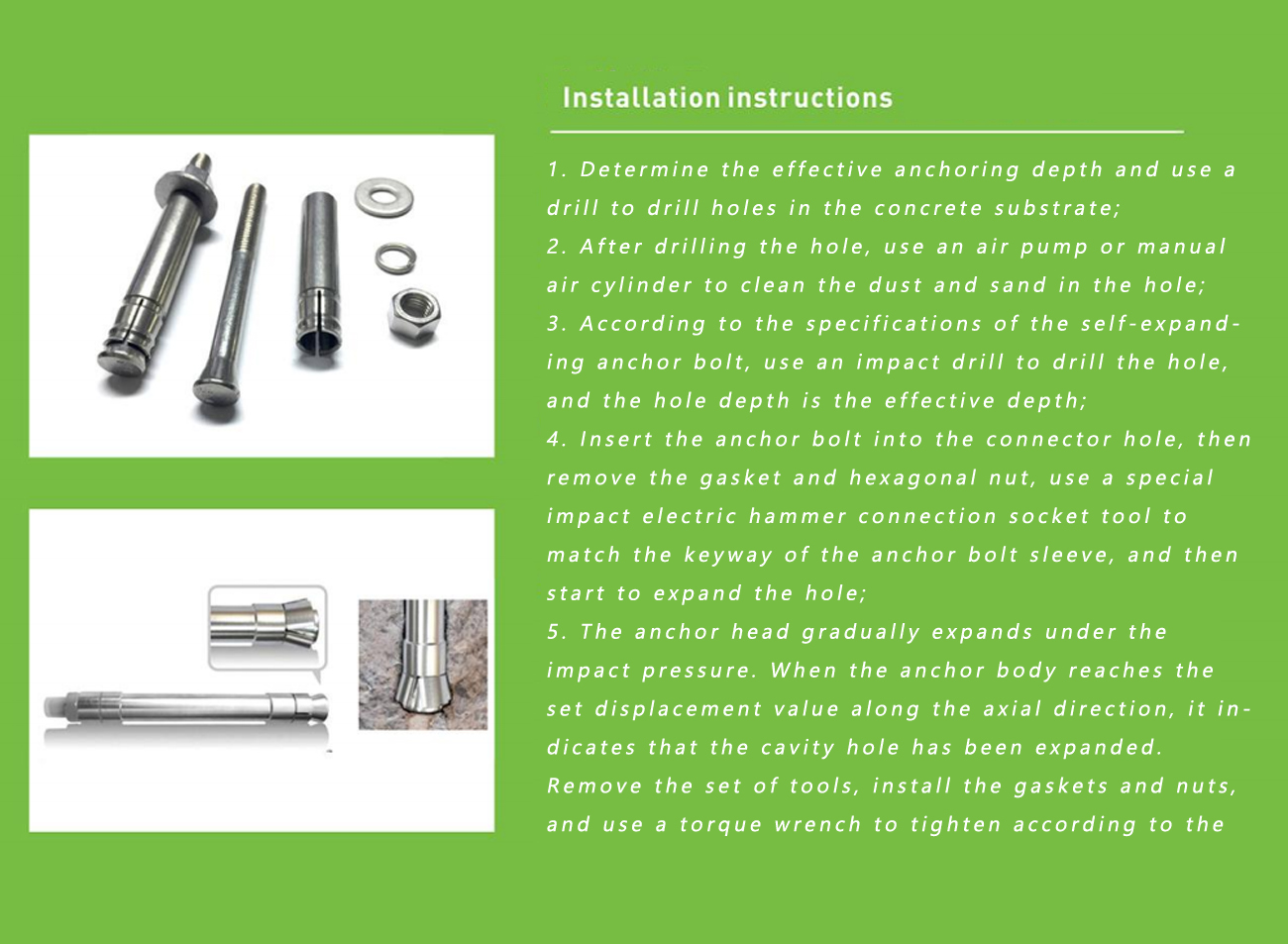

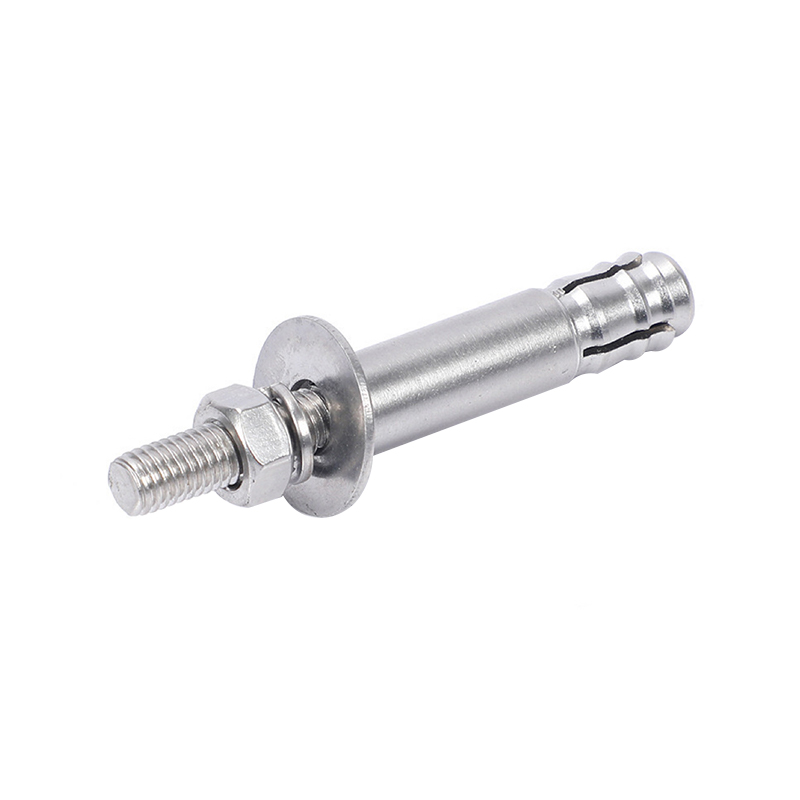

나사 헤드의 원추형 몸체는 칼라와 일치하고 개스킷과 너트는 완전한 앵커를 형성하도록 배치됩니다. 플러그 바디; 앵커 칼라에는 구멍 벽과 협력하여 설치할 때 마찰 저항을 생성하는 돌출 된 웨지 블록이 장착되어 있습니다. 구조는 디자인이 간단하고 구조가 합리적이며 빠르고 투명한 설치에 적합합니다. 모든 종류의 튜브에 적합합니다 도로, 케이블 트레이, 라이트 스틸 용골 및 기타 지붕 매달린 시스템; 재료 : 나사는 차가운 제목으로 고품질 탄소강과 스테인레스 스틸로 만들어졌으며 칼라는 냉간 압축으로 탄소강으로 만들어집니다. 설치 지침 1. 효과적인 고정 깊이를 결정하고 드릴을 사용하여 콘크리트 기판에 구멍을 뚫습니다. 2. 구멍을 뚫은 후 공기 펌프 또는 수동 에어 실린더를 사용하여 구멍의 먼지와 모래를 청소하십시오. 3. 자체 확장 앵커 볼트의 사양에 따라 충격 드릴을 사용하여 구멍을 뚫고 구멍 깊이가 효과적인 깊이입니다. 4. 앵커 볼트를 커넥터 구멍에 삽입 한 다음 개스킷과 육각형 너트를 제거하고 특별한 충격 전기 해머 연결 소켓 도구를 사용하여 앵커 볼트 슬리브의 키웨어와 일치 한 다음 구멍을 확장하기 시작합니다. 5. 앵커 헤드는 충격 압력 하에서 점차 확장됩니다. 앵커 본체가 축 방향을 따라 세트 변위 값에 도달하면 공동 구멍이 확장되었음을 나타냅니다. 도구 세트를 제거하고 개스킷과 너트를 설치 한 다음 토크 렌치를 사용하여 설계 값에 따라 조입니다. 설계 값에 도달하면 설치가 완료됩니다. 설치 다이어그램 ① 드릴링; 먼지를 청소하십시오. 후면 리밍 드릴 비트를 구멍에 넣으십시오. positioning 위치 슬리브를 조정하여 변위를 설정하고 팽창 직경 D를 결정하십시오. hole 홀을 다시 시작하기 위해 충격 드릴링 전원을 연결하십시오. 변속기로드가 세트 변위 스케일로 축 방향으로 이동하면 리밍이 완료됩니다. 앵커 볼트를 삽입하십시오. 앵커 볼트의 헤드를 통해 슬리브를 입고 망치로 슬리브를 눌러 앵커 헤드의 팽창 조각이 열리고 확장 된 공동을 완전히 닿아 잠금 장치를 형성합니다. gasket 개스킷 너트에서 렌치로 토크를 적용하여 설계 토크에 도달하면 설치가 완료됩니다 .
견적을 받으세요
이전의：스테인리스 스틸 기계식 앵커 볼트다음：다음 상품이 없습니다
  • 매개변수
  • 문의하기

  • 기사 번호 크기 시추공 앵커리지 깊이 효과적인 고정물 (MM) 최적의 베어링 용량 KG
    1001 M8 x 40/65 12 40 15 1150
    1002 M8 x 50/80 12 50 15
    1003 M8 x 60/100 12 60 20
    1004 M10 x 50/80 14 50 15 1650
    1005 M10 x 60/100 14 60 20
    1006 M10 x 80/120 14 80 25
    1007 M12 x 80/130 18 80 25 2500
    1008 M12 x 100/150 18 100 30
    1009 M12 x 110/170 18 110 40
    1010 M14 x 100/150 20 100 30 3200
    1011 Mi4 x 120/180 20 120 40
    1012 M16 x 100/155 22 100 30 4300
    1013 M16 x 120/185 22 120 40
    1014 M16 x 140/215 22 140 50
    1015 M18 x 120/180 24 120 40 5500
    1016 M18 x 140/200 24 140 50
    1017 M20 x 150/210 28 150 30 6500
    1018 M20 x 170/240 28 170 40
    1019 M20 x 180/260 28 180 50
    1020 M24 x 200/300 32 200 50 8500
    1021 M24 x 200/320 32 200 70
    1022 M24 x 200/350 32 200 100
    1023 M30 x 200/300 42 200 50 1150
    1024 M30 x 200/350 42 200 100
    1025 M30 x 200/400 42 200 150



    모델 볼트 직경 앵커 볼트 직경 설치 앵커 볼트 길이 앵커 볼트 길이 드릴링 깊이 전단력 절단력
    M8 x 50 8 8 10 50 8 35 7.19 7.32
    M8 x 60 8 8 15 60 8 45
    M8 x 70 8 8 15 70 8 55
    M8 x 80 10 10 20 80 10 60 11.83 8.29
    M8 x 100 10 10 30 100 10 80
    M12 x 100 12 12 25 100 12 80 18.63 15.3
    M12 x110 12 12 30 110 12 90
    M16 x150 16 16 30 150 16 125 32.8 23.5
    M16 x 200 16 16 35 200 16 160
    M20 X 200 20 20 35 200 20 160 45.6 34.6


    앵커 볼트

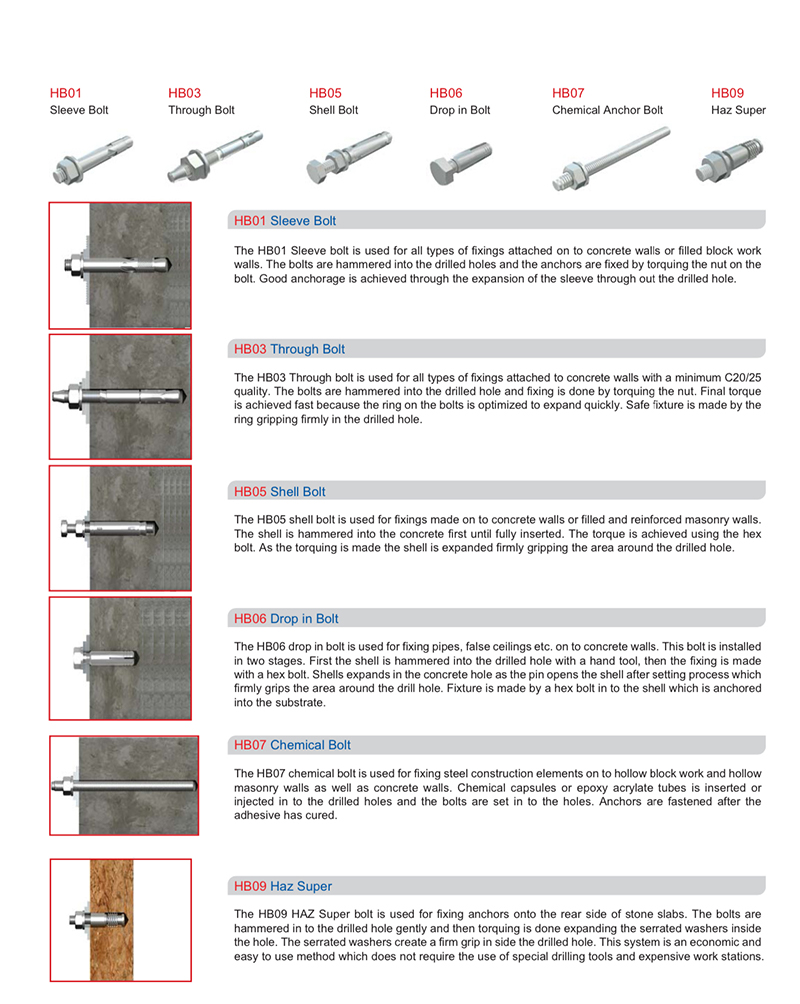

    앵커를 다양한 유형의 벽에 고정시키는 데 사용할 수있는 다양한 유형의 팽창 볼트가 있습니다. 확장 볼트는 풀 아웃 힘 및 전단력 성능 기준을 충족하도록 테스트됩니다 .
