벽 고정 시스템용 스톤 클립
벽 고정 시스템용 스톤 클립
벽 고정 시스템용 스톤 클립
벽 고정 시스템용 스톤 클립
벽 고정 시스템용 스톤 클립
벽 고정 시스템용 스톤 클립

벽 고정 시스템용 스톤 클립

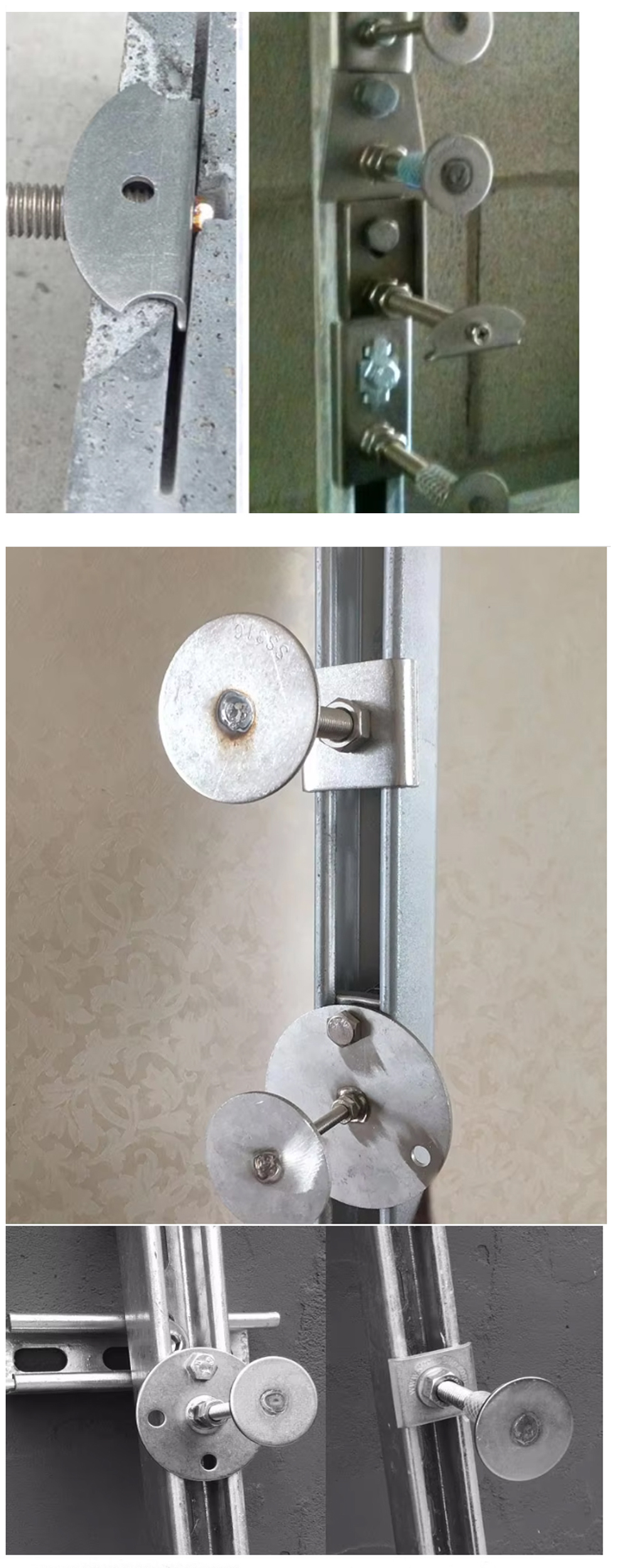

스톤 클립의 Stonesub 적용 스톤 클립/지지 클립은 아래에 언급된 하위 구조 브랜드와 호환됩니다 * 유니스트럿 * 플렉시 스트럿 * 채널 스트럿 * 캐디 스트럿 채널은 스톤 클립 시스템이 넓은 캐비티에 활용되는 하부 구조로 사용됩니다 응용 프로그램: 1. 덕트가 벽 외부에 있는 공동 2. 주요 고정 지점이 각 층의 콘크리트 바닥인 고층 건물에서는 중간 벽돌/블록 작업에 의존하지 않습니다 3. 구조물의 석재 패널 설계에 더 큰 범위를 제공합니다 4. 패널을 기판에 고정하는 데 에폭시가 필요하지 않으며 트윈 패널에 의한 조인트 폭에만 영향을 미치면 됩니다. 스톤서브 브라켓 스톤 클립 원본 - 매우 좋음 부하 등급은 큰 크기로 조정하기 어렵습니다 개선됨 - 설치 및 조정이 쉽습니다 Sc 시리즈 브라켓 SS 스톤 클립 12mm/16mm 샤프트 크기 채널 스톤 서브 새로운 채널 너트 12-16mm 샤프트의 빠른 스냅 상단과 하단이 있는 새로운 SC 시리즈 스톤 서브를 표시합니다 30mm 두께의 패널을 운반할 수 있는 위치에 고정하고 돌을 고정합니다 충격 클립이 장착되어 있습니다. 상단과 하단이 있는 새로운 SC 시리즈 스톤 서브를 표시합니다 30mm 두께의 패널을 운반할 수 있는 위치에 고정하고 돌을 고정합니다 with the shock clip mounted onto it.
견적을 받으세요
이전의：바디 앵커 스톤 지지대 바디 고정 앵커다음：다음 상품이 없습니다
  • 매개변수
  • 문의하기

  • 벽 고정 시스템용 스톤 클립 - 신뢰할 수 있는 클래딩 솔루션

    제품 특징

    • 고강도 소재: 내식성으로 제조되었습니다 스테인리스 304 또는 316 외벽 클래딩의 장기적인 내구성과 구조적 무결성을 보장합니다.
    • 조정 가능한 디자인: 조정 가능한 나사형 로드 및 너트 시스템이 있어 고르지 않은 표면에서 석재 패널을 정밀하게 정렬하고 수평을 맞출 수 있습니다. 이것은 전문가를위한 핵심 기능입니다 석재 클래딩 설치 그리고 화강암 타일 고정 .
    • 향상된 안전성: 안전한 기계적 앵커를 제공하여 기존 모르타르 기반 방법에 비해 패널 분리 위험을 크게 줄입니다. 이는 안전하고 내구성이 필요한 상업 프로젝트에 매우 중요합니다 대리석 고정 솔루션 .

    제품 설명

    벽 고정 시스템용 석재 클립은 건물 정면에 천연석, 화강암 및 대리석 패널을 설치하기 위한 견고하고 내구성이 뛰어난 기계적 고정 솔루션을 제공하도록 설계되었습니다. 엄격한 국제 건축 표준을 충족하도록 설계된 당사의 클립은 신축 및 외관 개조 프로젝트 모두에 안전하고 오래 지속되는 부착을 보장합니다. 이 시스템은 신뢰성이 필요한 프로젝트에 특별히 최적화되어 있습니다 외부 정면 돌 고정 시스템 그리고 전문적입니다 돌 패널 임명 기계설비 .

    각 클립은 엄격한 품질 관리 표준에 따라 제조되어 일관된 성능과 하중 지지력을 보장합니다. 프리미엄 등급의 스테인리스 스틸을 사용하면 습기, 온도 변동, 화학 물질 노출과 같은 환경 요인에 강하므로 다양한 기후 조건에 이상적인 선택입니다. 이 시스템은 신뢰할 수 있고 효율적인 시스템을 원하는 계약자와 엔지니어가 선호하는 선택입니다 석재 클래딩 지지 시스템 .

    응용 분야

    이 제품은 다음과 같은 산업 응용 분야에 적합합니다:

    • 상업용 및 주거용 건물을 위한 자연석 외관 설치.
    • 고층 건축물의 화강암 및 대리석 클래딩에 대한 구조적 지지.
    • 새로운 석재 패널로 기존 건물 정면을 개조하고 개조합니다.
    • 정확하고 안전한 건축 프로젝트 돌 타일 앵커 시스템 .

    FAQ

    이 고정 시스템과 호환되는 석재 유형은 무엇입니까?

    당사의 석재 클립은 화강암, 대리석, 석회화, 석회암 및 기타 치수석을 포함한 다양한 천연석 패널에 맞게 설계되었습니다. 조정 가능한 디자인은 다양한 패널 두께를 수용하여 다재다능합니다 돌 고정 앵커 다른 물자 유형을 위해.

    이 시스템은 전통적인 모르타르 고정 방법과 어떻게 비교됩니까?

    전통적인 모르타르와 달리 당사의 기계적 고정 시스템은 더 강력하고 안전하며 오래 지속되는 앵커를 제공합니다. 열팽창, 동결-해동 주기, 건물 이동으로 인한 패널 분리 위험을 제거합니다. 이 시스템은 정밀한 패널 정렬을 가능하게 하며 균일한 외관을 달성하기 위한 전문적인 솔루션으로, 이는 복잡한 건물의 주요 이점입니다 석재 클래딩 프로젝트 .

    Stone Clips 시스템은 내부 및 외부 사용 모두에 적합합니까?

    예, 내식성 스테인레스 스틸 구조로 인해 내부 및 외부 응용 분야 모두에 이상적입니다. 야외 사용, 특히 가혹한 환경에서는 다음을 권장합니다 스테인리스 316 돌 클립 바닷물 및 대기 오염 물질에 대한 저항성을 강화합니다. 인테리어 프로젝트의 경우 스테인레스 스틸 304 는 일반적으로 충분하고 비용 효율적입니다.

    STONECLIP 설계 용량 테이블

    1.0 수직 로딩만 가능합니다

    다음 표는 수직 하중만 운반하는 StoneClips에 대한 것입니다(풍력 하중 허용 없음). 각 클립은 후면 플레이트의 상단 구멍을 통해서만 하나의 고정으로 고정됩니다.

    고정 장치는 고정 제조업체의 문서에 따라 선택됩니다.

    표 1.1- 수직 하중 용량-3.0mm 두께의 백플레이트가 있는 M12 핀

    공동 #)[mm] 클립당 최대 수직 하중[kg] 로딩을 수정합니다
    전단 *)[kN] 긴장 *)[kN]
    50 52.5 0.63 0.76
    40 64.5 0.77 0.77
    30 81 0.97 0.78

    표 1.2 - 수직 하중 용량: 3.0mm 두께의 백플레이트가 있는 MI0 핀

    공동 #)[mm] 클립당 최대 수직 하중[kg] 로딩을 수정합니다
    전단 *)[kN] 긴장 *)[kN]
    50

    29.7

    		0.36 0.43
    40 38 0.46 0.46
    30 53 0.64 0.51
    20 89 1.07 0.64

    표 1.3 - 수직 하중 용량 - 2.0mm 두께의 백플레이트가 있는 M8 핀

    공동 #)[mm] 클립당 최대 수직 하중[kg] 로딩을 수정합니다
    전단 *)[kN] 긴장 *)[kN]
    50

    14.9

    		0.18 0.21
    40 19 0.23 0.23
    30 26.5 0.32 0.25
    20 44.5 0.53 0.32

    표 1.4 - 수직 하중 용량 - 1.5mm 두께의 백플레이트가 있는 M6 핀

    공동 #)[mm] 클립당 최대 수직 하중[kg] 로딩을 수정합니다
    전단 *)[kN] 긴장 *)[kN]
    40 7.8 0.09 0.09
    30 11 0.13 0.11
    20 18 0.22 0.13

    *) 제한 상태 부하
    #) "공동"은 기판과 패널 내부면 사이의 거리입니다.
