외관 클래딩 시스템 조달: RFQ 문서에 포함할 주요 매개변수

완전한 견적 요청 없이 외관 클래딩 시스템 공급업체를 선정하는 것은 외관 조달에서 가장 비용이 많이 드는 지름길입니다. 해안 상업 프로젝트에서 계약자는 자연석 클래딩 브래킷에 대해 거의 동일한 세 가지 견적을 비교하고 가장 낮은 가격을 선택했습니다. 부품은 구조 도면의 304 스테인레스 등급 대신 아연 도금 강철로 도착했으며 6년 이내에 녹 얼룩이 나타났습니다. 타설 앵커 채널, 클래딩 지지 브래킷, 언더컷 앵커 및 프리캐스트 콘크리트 고정 액세서리 제조업체인 Jiangsu Aozheng Metal Products Co., Ltd.는 RFQ에서 기술 매개변수를 생략할 때마다 이러한 패턴이 반복되는 것을 확인했습니다. 이 문서에서는 하중 값 및 재료 등급부터 조정 공차 및 문서 요구 사항에 이르기까지 모든 외관 클래딩 시스템 RFQ에 속하는 측정 지점을 정의합니다.

RFQ는 프로젝트 요구사항을 공급업체 의무로 전환합니다.

RFQ는 클래딩 패키지의 기술 계약 기준입니다. 생략하는 모든 매개변수는 공급업체가 일반적으로 제조 비용을 낮추는 방향으로 내리는 결정입니다.

제조 부서는 견적 문서에 정의된 것만 생산할 수 있습니다. RFQ에 스테인리스강 등급이 명시되어 있지 않으면 공급업체는 건물에 필요한 등급이 아닌 주문을 받은 등급의 가격을 책정합니다. 브래킷 형상, 코팅 두께, 테스트 보고서 및 포장에도 동일한 논리가 적용됩니다.

• 구조적 하중 및 필요한 저항
• 재료 등급 및 표면 보호 시스템
• 형상, 조정 범위 및 인터페이스 치수
• 기판상태 및 설치방법
• 문서화, 테스트 및 추적성 의무

구조 및 부하 매개변수

하중 값은 중량 또는 표준과 같은 정성적 설명이 아닌 단위가 있는 숫자로 작성되어야 합니다. RFQ에는 어떤 저항이 요구되는지(특성 강도 또는 설계 저항), 그리고 어떤 안전계수 하에 있는지 명시해야 합니다.

고정 하중에는 전체 패널 중량, 브래킷 자체 중량 및 클래딩 뒤의 단열재 축적이 포함됩니다. 고층 건물 정면의 지배적인 하중인 풍하중은 각 정면 구역에 대해 킬로파스칼 단위의 압력 또는 흡입으로 제공되어야 합니다. 지진 및 열 이동 요구 사항에 따라 지지 시스템에 슬롯형 구멍이 필요한지 또는 슬라이딩 연결이 필요한지 여부가 결정됩니다. L/200과 같이 스팬의 일부로 표시되는 처짐 제한은 패널 조인트 형상을 보호합니다.

클래딩 시스템용 스테인레스 스틸 조정 가능한 L 각도 브래킷 AISI 304 또는 316L로 제공되고 정격 하중이 최대 12kN인 환기 외관용 정밀 엔지니어링된 3축 조정 가능한 브래킷은 기판의 불규칙성과 열 이동을 보상합니다. 제품보기 →

재료 등급 및 표면 보호

소재 등급은 내구성에 대한 약속입니다. RFQ 단계 이후까지 이 결정을 연기하면 대체가 거의 보장됩니다. 왜냐하면 가격 압력으로 인해 공급업체는 서면 내용을 충족하는 가장 저렴한 합금이나 코팅을 선택하게 되기 때문입니다.

스테인레스 스틸 등급 304와 316은 외관 클래딩 브래킷과 앵커 채널에 가장 일반적으로 선택되는 두 가지입니다. 316등급은 몰리브덴을 추가하여 염화물 저항성을 향상시키고 해안 및 제빙 소금 환경의 기본값으로 만듭니다. 용융 아연도금(HDG) 강철은 일반적으로 70~85마이크로미터의 아연 코팅을 포함하며 산업 또는 저습도 내륙 프로젝트에 적합합니다. 아연 도금 전기 아연 도금 부품은 주로 내부 또는 임시 보호 조건용으로 사용되며 외관 습도 주기에 따라 녹이 빨리 발생합니다.

봉투를 입찰하기 전에 노출 영역에 대해 재료 선택을 확인해야 합니다. 실용적인 스테인레스 스틸 클래딩 브래킷 선택 가이드 노출 조건을 등급 결정 및 부하 확인으로 변환합니다.

형상, 조정 범위 및 인터페이스 치수

형상에 따라 브래킷 설치 가능 여부가 결정됩니다. 조정 범위는 현장에서 정렬할 수 있는지 여부를 결정합니다.

패널 두께는 지지대의 슬롯 너비 또는 절단 깊이를 제어합니다. 20~30mm의 자연석 패널, 10~18mm의 세라믹 타일, 3~6mm의 알루미늄 복합 패널은 각각 서로 다른 그립 범위가 필요합니다. 또한 RFQ에는 브래킷 다리 길이, 슬롯 피치, 선택한 앵커 채널 또는 T 볼트와 나사산 부품의 호환성이 명시되어야 합니다. 타설 위치는 결코 완벽하지 않으므로 수직 및 수평 축 모두에서 필요한 조정 범위를 밀리미터 단위로 지정하고 브래킷이 슬롯형 구멍 또는 나사형 인서트를 통해 이를 제공하는지 확인하십시오.

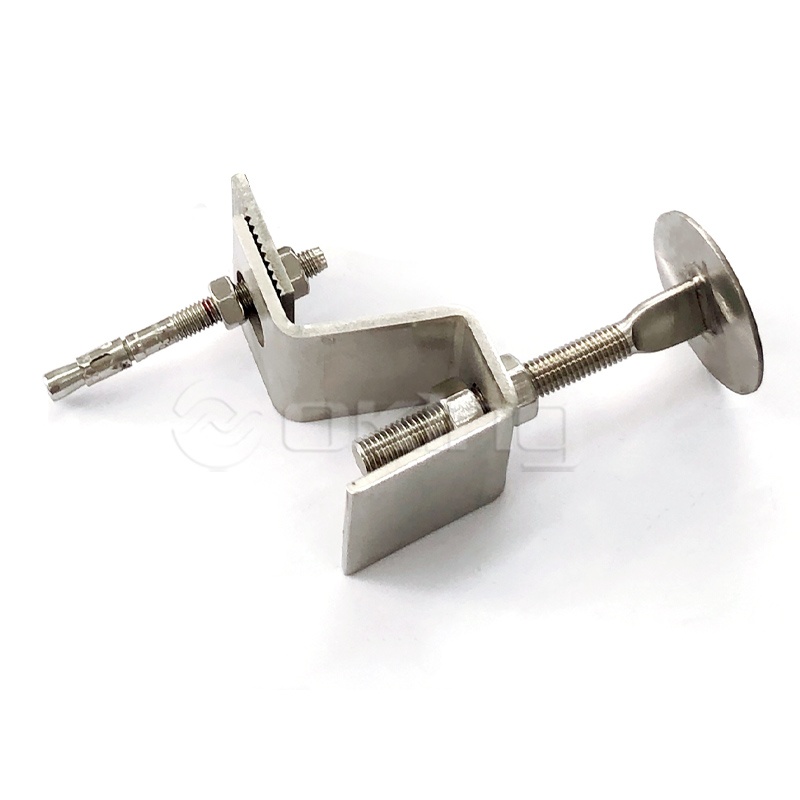

석재 커튼월 시스템용 스테인레스 스틸 Z 앵커 맞물린 Z형 브래킷은 돌과 타일 클래딩을 안전하게 부착하고 풍하중과 지진력을 견뎌냅니다. 현장 조정이 필요한 고르지 않은 기판에 적합합니다. 제품보기 →

기판상태 및 설치방법

캐스트인 및 사후 설치 고정 시스템은 다양한 구조적 질문에 답합니다. RFQ에는 설계에서 어떤 시스템을 가정하는지 명시해야 합니다. 하나를 다른 시스템으로 교체하면 부하 동작, 가장자리 거리 및 설치 순서가 변경되기 때문입니다.

타설 앵커 채널은 타설 전에 콘크리트에 매립되며 무거운 석재, 테라코타 및 프리캐스트 콘크리트 외관에 선호되는 솔루션입니다. 사후 설치된 확장, 언더컷 및 화학적 앵커는 나중에 추가됩니다. 언더컷 앵커는 갈라진 콘크리트 및 지진 지역에 일반적으로 선택됩니다. RFQ에는 콘크리트 강도 등급(예: C25/30), 부재 두께, 가장자리 및 간격 거리, 균열 또는 비균열 콘크리트에 필요한 성능 범주가 명시되어야 합니다.

• 콘크리트 등급 및 최소 부재 두께
• 가장자리 거리 및 앵커 간격
• 균열 또는 비균열 콘크리트 분류
• 드릴링 방법 및 허용 장비
• 화재 또는 지진 성능 카테고리

용융 아연도금 캐스트인 앵커 채널 다양한 크기와 정격 하중을 지닌 열간 압연 및 냉간 압연 프로파일로 제공되는 무거운 외관용 내장형 채널입니다. 갈라진 콘크리트 및 지진 지역에 적합하며 조정 가능한 앵커링을 제공합니다. 제품보기 →

채널 선택은 프로파일 유형, 재료 및 고정 형상에 따라 달라집니다. 에 대한 지침 캐스트인 앵커 채널을 선택하는 방법 열간 압연과 냉간 압연의 차이점과 RFQ에 속하는 선택 기준을 다룹니다.

규정 준수, 문서화 및 배송 요구 사항

자재 인증서와 테스트 보고서가 없는 견적은 가격이지 제안서가 아닙니다. RFQ에는 제품이 견적대로 작동하고 배송을 수락 조건으로 삼는다는 것을 증명하는 문서가 나열되어야 합니다.

추적성은 배송된 배치를 생산 날짜 및 자재 이력과 연결합니다. 이것이 없으면 외관이 아직 작동하는 동안 고장난 앵커를 식별하거나 검사할 수 없습니다.

1. 브래킷 또는 채널에 사용되는 모든 등급에 대한 재료 인증서
2. 안전계수가 정의된 부하 테스트 또는 정적 계산 보고서
3. 명시된 공차를 확인하는 치수 검사 보고서
4. 코팅 두께 또는 표면 처리 검증
5. 수출 배송을 위한 포장, 표시 및 인코텀즈

완전한 RFQ는 외관 프로젝트에서 가장 저렴한 품질 관리 도구입니다. 이는 건축 아이디어를 시행 가능한 공급업체 의무로 전환하고 대부분의 클래딩 실패를 유발하는 재료 및 형상 대체를 방지합니다.

외관 클래딩 시스템 조달에 관해 자주 묻는 질문

외관 클래딩 RFQ에서 가장 자주 누락되는 매개변수는 무엇입니까?

재료 등급과 조정 공차는 가장 일반적인 두 가지 누락입니다. 많은 RFQ에는 브래킷 유형이 명시되어 있지만 스테인레스 스틸 등급이나 허용된 현장 조정 범위는 명시되어 있지 않으므로 공급업체는 구조에 맞는 부품 대신 제조 비용이 더 저렴한 부품을 자유롭게 견적할 수 있습니다.

RFQ는 모든 클래딩 브래킷에 대해 스테인리스강 등급을 지정해야 합니까?

모든 브래킷에는 정의된 재료 결정이 필요하지만 항상 스테인리스 스틸이 답은 아닙니다. 용융 아연 도금 브래킷은 건조한 내륙 조건에서 기술적으로 적합할 수 있는 반면, 해안 및 산업 정면에는 일반적으로 304 또는 316 스테인리스가 필요합니다. RFQ에는 모든 견적이 동일한 기준으로 비교되도록 등급을 명시적으로 명시해야 합니다.

구매자는 공급자가 제공하는 로드 데이터를 어떻게 확인할 수 있나요?

명시된 가치의 근거를 물어보십시오. 신뢰할 수 있는 RFQ 응답에는 테스트 보고서, 계산 메모 또는 제품이 테스트된 표준이 포함되며 특성 값과 설계 저항을 명확하게 구분합니다. 공급업체가 이러한 증거를 제공할 수 없는 경우 견적된 부하 값을 확인되지 않은 것으로 간주하십시오.

캐스트인 앵커 채널에 대한 RFQ에는 무엇이 포함되어야 합니까?

프로파일 유형(열간 압연 또는 냉간 압연), 재료 등급, 채널 길이, 앵커링 세부 사항, 호환 가능한 T-볼트 크기, 하중 방향 및 가장자리 거리, 콘크리트 강도 등급 및 부식 방지. 이러한 매개변수는 함께 설계에 예상되는 저항으로 채널을 설치하고 고정할 수 있는지 여부를 결정합니다.
