엔드 클램프
엔드 클램프
엔드 클램프
엔드 클램프
엔드 클램프
엔드 클램프
엔드 클램프
엔드 클램프
엔드 클램프
엔드 클램프

엔드 클램프

엔드 클램프는 주로 전선이나 케이블을 고정하고 장력을 견디는 데 사용되는 중요한 고정 장치입니다. 이는 송전, 통신 및 기타 관련 분야에서 필수적인 역할을 합니다. 엔드 클램프의 구조는 정교하게 설계되었으며 다양한 사양과 와이어 또는 케이블 유형을 수용하기 위해 특정 요구에 따라 맞춤화할 수 있습니다. 충분한 강도와 내구성을 보장하기 위해 일반적으로 금속이나 합금과 같은 고강도 재료로 만들어집니다. 엔드 클램프는 설치 중에 와이어나 케이블을 단단히 고정합니다. 엔드 클램프에도 전기 전도성이 있어 고정 효과를 보장하면서 원활한 전류 전달을 달성할 수 있습니다.
견적을 받으세요
이전의：조정할 수없는 중간 전압 유리 타일 지붕 광 태양 광 브래킷 액세서리다음：조정 가능한 측면 압력 35-50mm를 갖춘 태양 광 발전 모듈 브래킷
  • 매개변수
  • 문의하기

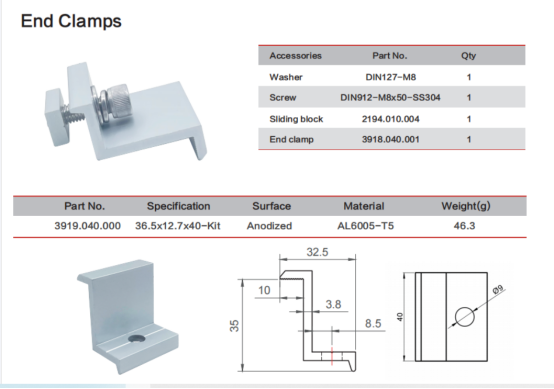

  • 액세서리 부품 번호 수량
    세탁기 DIN127-M8 1
    나사 DIN912-M8x50-SS304 1
    슬라이딩 블록 2194.010.004 1
    엔드 클램프 3918.040.001 1



    부품 번호 사양 표면 소재 무게(g)
    3919.040.000 36.5x12.7x40-키트 양극산화처리 AL6005-T5 46.3

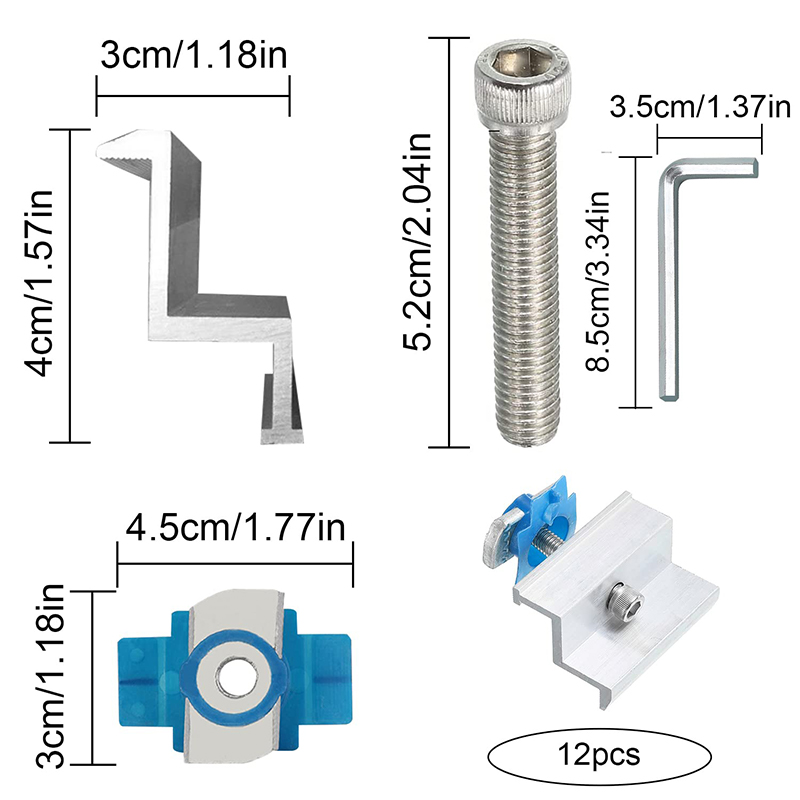

    · 패키지 내용: 12개의 태양광 패널 브래킷을 받게 됩니다. 일상적인 사용 및 교체를 충족할 수 있는 충분한 양으로 큰 편리함을 제공합니다.

    · 프리미엄 소재: 태양광 패널 장착 브래킷은 내구성이 뛰어나고 녹, 부식 및 내후성이 매우 강한 알루미늄 합금으로 만들어져 수명이 연장됩니다.

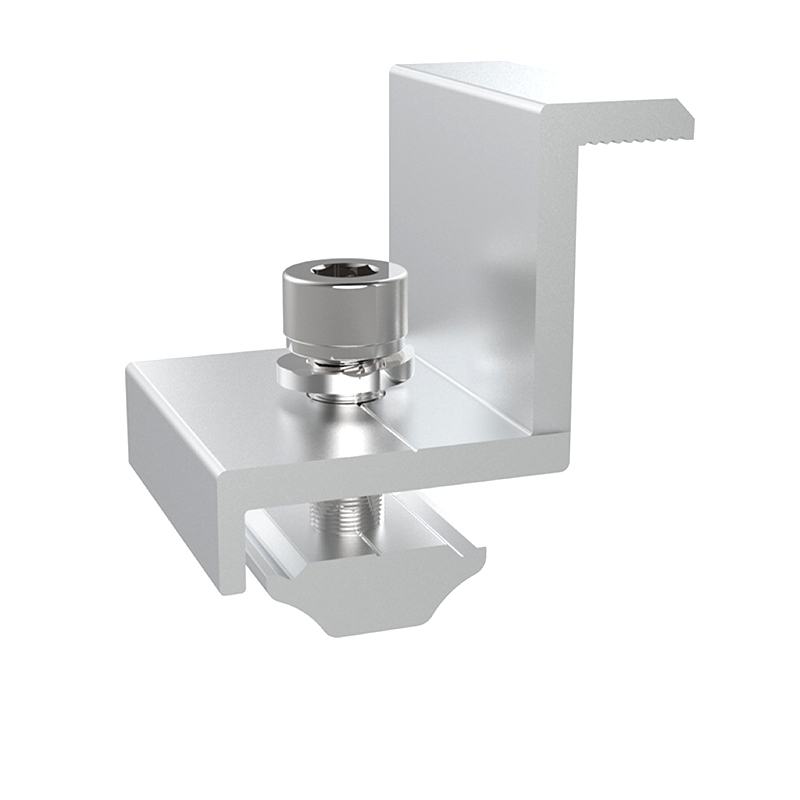

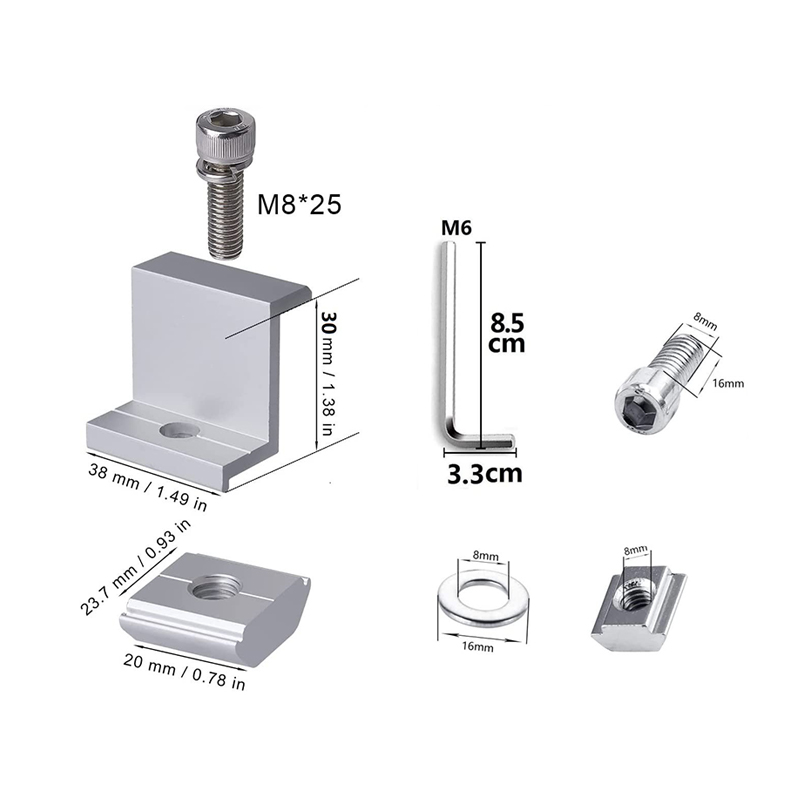

    · 설치가 용이함: 솔라 엔드 클램프는 Z 모양 디자인으로 클램프, 나사 및 강화 와셔와 쌍을 이룹니다. 태양광 패널을 브래킷 표면에 쉽고 편리하게 고정하려면 쉬운 설치를 위해 적절한 육각 렌치(포함되지 않음)가 필요합니다.

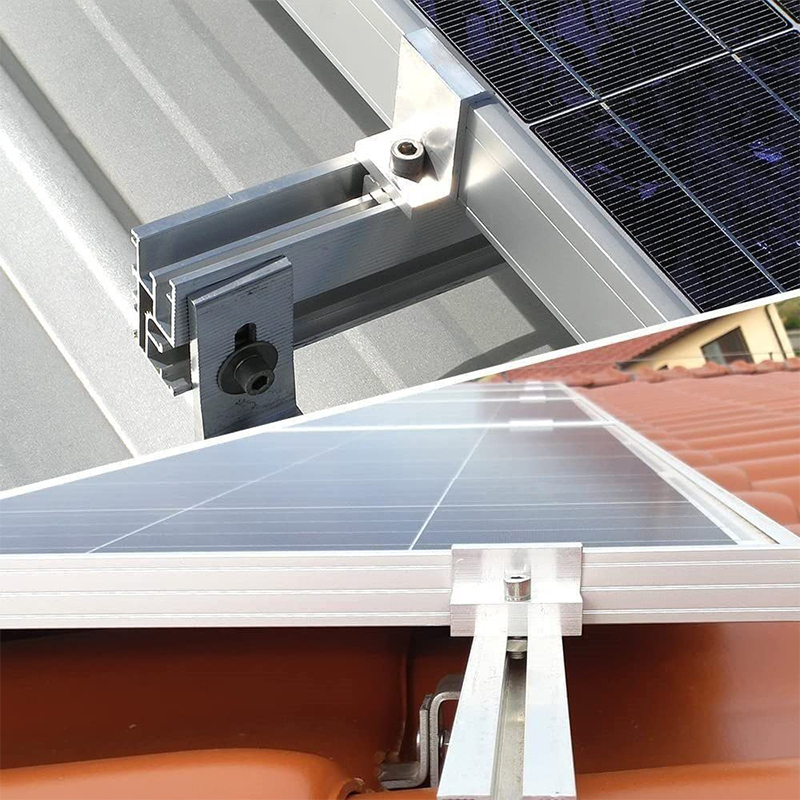

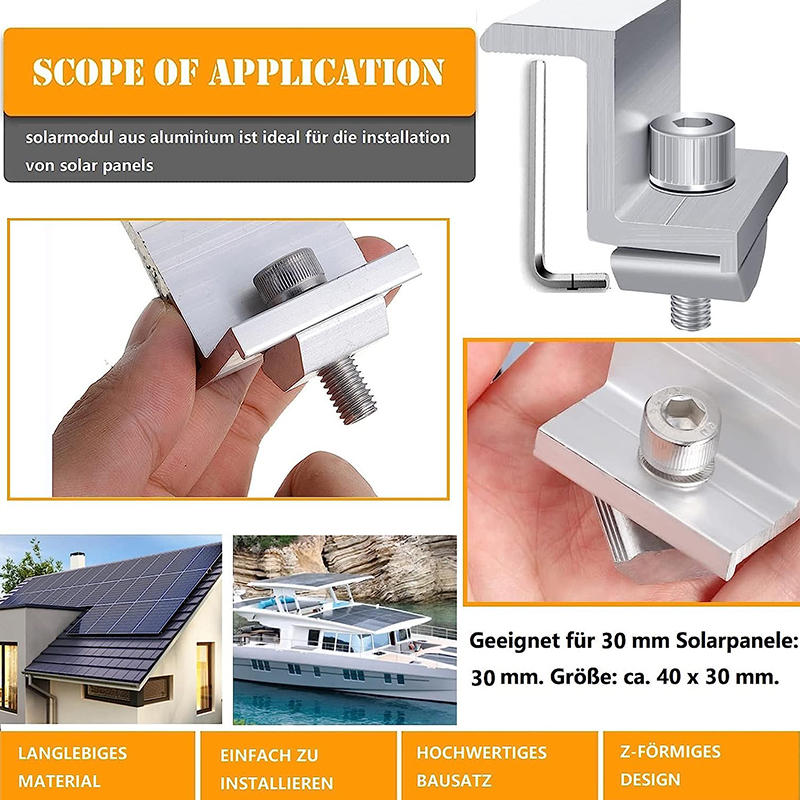

    · 사려깊은 디자인: 태양광 패널 클램프는 슬림하지만 튼튼하고 잘 광택 처리되어 있습니다. 홈 스트립은 태양광 패널과 단단하고 단단히 연결됩니다. · 광범위한 응용 분야: RV, 하우스 보트 등과 같은 평평한 지붕에 태양광 패널 설치 및 고정에 적합합니다. 소형 태양광 패널 설치에 적합합니다.

    패널 종단 하드웨어
    엔드 클램프
    외관 패널용 터미널 고정 | 엣지 보안 | 숨겨진 또는 보이는 옵션
    AISI 304/316L 패널 두께 6-25mm 최대 8kN 부하 실행 종료
    ◈

    엔드 클램프는 클래딩 작업이 끝날 때 최종 패널을 고정하는 데 사용되는 특수 터미널 고정 구성 요소입니다. 종단 지점에 견고한 가장자리 유지가 필요한 외관 시스템용으로 설계된 엔드 클램프는 연속된 마지막 패널에 안전한 그립을 제공하여 측면 변위를 방지하고 정렬 무결성을 유지합니다. 클램프는 패널 가장자리에 맞물리는 클램핑 메커니즘을 갖추고 있어 접촉 표면 전체에 하중을 고르게 분산시켜 응력 집중이나 가장자리 손상을 방지합니다. 스테인레스 스틸로 제작된 엔드 클램프는 내부 ​​및 외부 응용 분야 모두에 적합한 내식성을 제공합니다. 이 설계에는 조정을 위한 슬롯형 구멍과 진동이나 열 순환 시 풀림을 방지하는 포지티브 잠금 기능이 통합되어 있습니다. 엔드 클램프는 패널 끝이 표면에 눈에 보이는 패스너 없이 안전하게 종료되어야 하는 통풍식 외관 시스템, 레인스크린 클래딩 및 석재 패널 설치의 필수 구성 요소입니다.

    ✦
    엔드 클램프 Assembly
    패널 종단 고정
    핵심 장점
    터미널 가장자리 보안 표준 중간 패널 클램프를 사용할 수 없는 실행 종료 패널용으로 특별히 설계되었습니다. 종단 지점에서 견고한 가장자리 유지 기능을 제공합니다.
    부하분배 클램핑 메커니즘은 패널 가장자리 전체에 힘을 고르게 분산시켜 가장자리 박리 또는 균열을 유발할 수 있는 점 하중을 방지합니다.
    조정 가능한 위치 슬롯형 구멍과 조정 가능한 조를 통해 다양한 패널 두께와 가장자리 조건을 수용할 수 있도록 정밀한 위치 지정이 가능합니다.
    시각적 마감 옵션 미적 외관이 중요한 눈에 띄는 응용 분야를 위해 광택 처리, 새틴 또는 분체 코팅 마감 처리가 가능합니다.
    제품사양
    ◈ 패널 두께 6 · 8 · 10 · 12 · 16 · 20 · 25mm 맞춤형 크기 제공
    ◈ 재료 등급 AISI 304 · AISI 316L EN 10088 준수
    ◈ 클램핑 력 2 · 4 · 6 · 8kN 토크를 통해 조정 가능
    ◈ 고정형 볼트식 · 클램프온식 · 스프링식 사이트 선택 가능
    ◈ 표면 마무리 새틴 · 폴리싱 처리 · 파우더 코팅 RAL 색상 사용 가능
    ◈ 호환성 ACM · HPL · 석재 · 복합재 다중 재료
    부하 용량 참고
    M6 클램프(6mm 패널)
    2.8kN
    M8 클램프(10mm 패널)
    4.5kN
    M10 클램프(16mm 패널)
    8.0kN
    M10 클램프(316L, 20mm 패널)
    7.5kN
    애플리케이션 시나리오
    ▸ 건물 모서리, 가장자리 및 개구부의 외관 패널 종료
    ▸ ACM 및 복합 패널 클래딩 시스템에 대한 실행 종료 보안
    ▸ 가장자리 유지가 필요한 석재 및 테라코타 타일 끝점
    ▸ 끝부분 고정을 숨겨야 하는 건축 특징 패널
    ▸ 기존 패널 끝부분에 고정이 필요한 개조 애플리케이션
    ◊
    패널 종료
    엔드클램프 적용
    설치 및 엔지니어링 노트
    패널 가장자리 준비 패널 가장자리는 깨끗하고 정사각형이어야 하며 거친 부분이 없어야 합니다. 적절한 클램프 결합을 위한 가장자리 반경은 최대 1mm입니다. 습기에 노출되면 가장자리를 밀봉하십시오.
    토크 사양 M6: 8-12Nm, M8: 18-25Nm, M10: 30-40Nm. 토크렌치를 사용하세요. 패널 가장자리 변형을 방지하려면 너무 세게 조이지 마십시오.
    열 운동 열팽창을 위해 패널 끝에 2~3mm의 간격을 두십시오. 엔드 클램프는 패널 평면에서 ±3mm 움직임을 수용합니다.
    부식 호환성 클램프와 알루미늄 패널 사이에 나일론 또는 EPDM 절연체를 사용하십시오. 스테인레스 패널의 경우 등급이 일치하면 직접 접촉이 허용됩니다.
    자주 묻는 질문
    ◈ 엔드 클램프와 중간 패널 클램프의 차이점은 무엇입니까?
    엔드 클램프는 행 끝이나 건물 모서리에서 패널을 마무리하기 위해 특별히 설계되었습니다. 지지를 위해 인접한 패널이 필요하지 않고 가장자리 유지 기능을 제공합니다. 중간 패널 클램프는 양쪽을 지지하는 중간 패널에 사용됩니다. 엔드 클램프는 일반적으로 풍압과 패널 중량이 집중되는 종료 지점에서 하중을 처리하기 위해 더 짧은 클램핑 조와 추가 고정 지점을 갖춘 다른 형상을 가지고 있습니다.
    ◈ 엔드 클램프는 다양한 패널 두께를 어떻게 수용합니까?
    엔드 클램프에는 클램프가 6mm에서 25mm까지의 패널 두께에 적응할 수 있도록 하는 나사산 또는 스프링 장착 조정 기능이 있는 조정 가능한 조 메커니즘이 있습니다. 정확한 조정을 위해 두께 설정 게이지가 제공됩니다. 이 범위를 벗어나는 패널의 경우 맞춤형 엔드 클램프를 제작할 수 있습니다. Jiangsu Aozheng Metal Products Co., Ltd.는 비표준 패널 치수가 있는 프로젝트에 대해 두께별 클램프를 제공합니다.
    ◈ 엔드 클램프는 패널 종단에서 어떤 부하 용량을 제공합니까?
    엔드 클램프는 크기와 재질에 따라 2kN ~ 8kN의 클램핑력을 제공합니다. 일반적인 외관 패널 종단의 경우 4-6kN 용량의 M8 클램프로 최대 2.5kPa의 풍하중에 충분합니다. Jiangsu Aozheng Metal Products Co., Ltd.는 패널 크기, 건물 높이 및 지역 풍속 데이터를 기반으로 프로젝트별 부하 계산을 제공합니다. 이 회사는 미국, 독일, 호주, 캐나다 및 중동 전역의 프로젝트에 엔드 클램프를 공급해 왔습니다.
    ◈ 엔드 클램프를 솔리드 패널과 중공 패널 모두에 사용할 수 있습니까?
    예. 클램프는 견고한 패널(석재, HPL) 및 중공 패널(ACM, 허니콤)과 호환됩니다. 중공 패널의 경우 클램프 조는 코어를 찌그러뜨리지 않고 단단한 가장자리 프레임이나 두꺼운 전면 시트를 고정하도록 설계되었습니다. 얇은 면 시트가 있는 패널의 경우 강화된 조 옵션을 사용할 수 있습니다. Jiangsu Aozheng Metal Products Co., Ltd.는 최적의 클램프 선택을 위한 재료별 지침을 제공합니다.
    EN 1993-1-8 준수 ◈ ISO 9001:2015 ◈ 패널 터미네이션 전문가 ◈ 연간 2,000톤 ◈ 40개국 수출
