대형 패널용 언더컷 앵커 시스템 솔루션
대형 패널용 언더컷 앵커 시스템 솔루션
대형 패널용 언더컷 앵커 시스템 솔루션
대형 패널용 언더컷 앵커 시스템 솔루션
대형 패널용 언더컷 앵커 시스템 솔루션
대형 패널용 언더컷 앵커 시스템 솔루션

대형 패널용 언더컷 앵커 시스템 솔루션

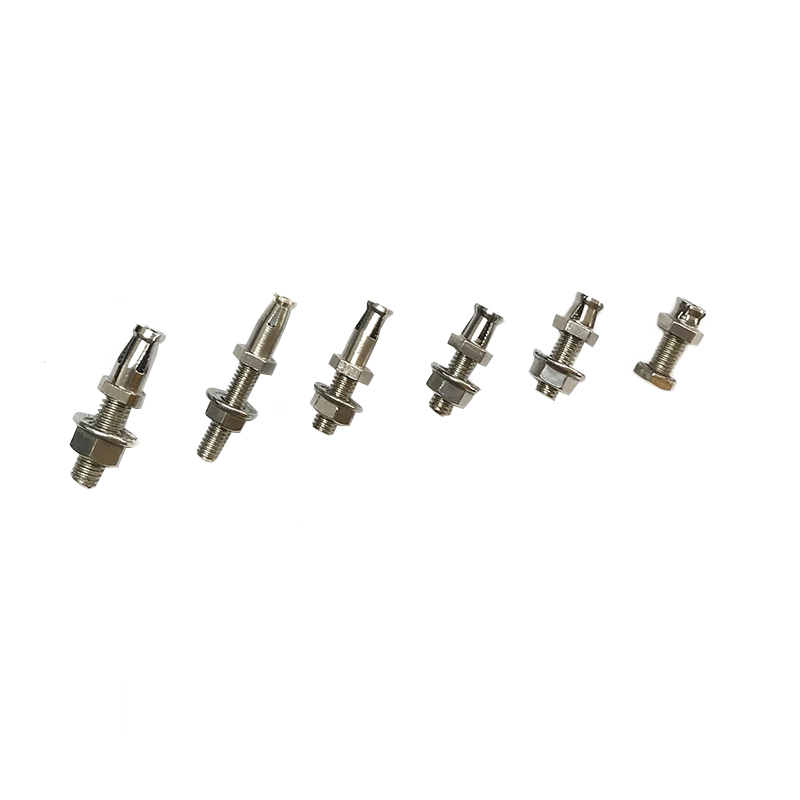

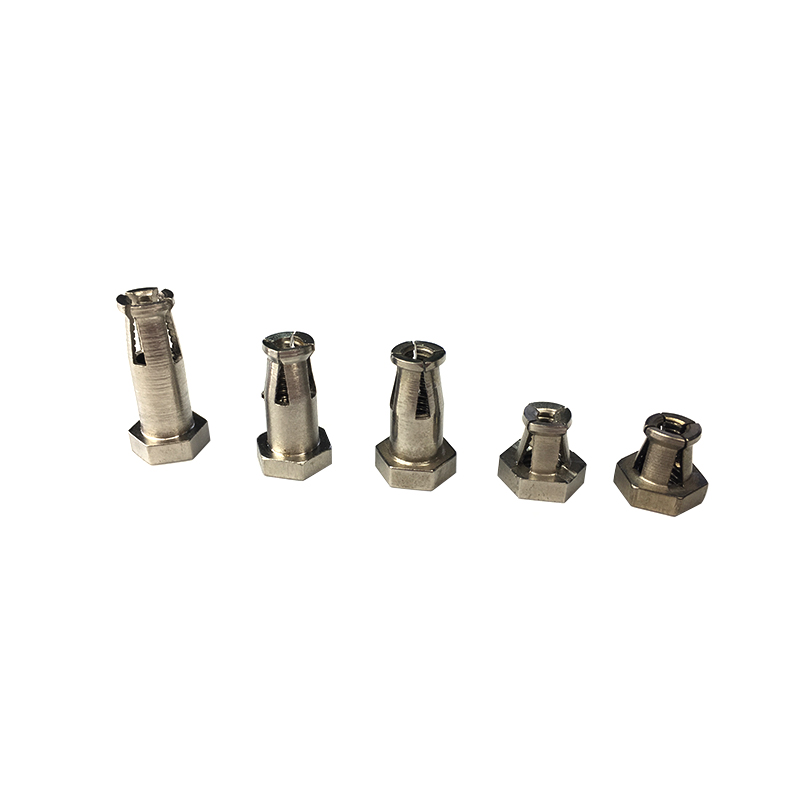

분리 가능한 회전식 백 볼트 고정 재료는 석재 및 세라믹 판의 다양한 두께와 경도에 따라 고품질 스테인레스 스틸 소재 가공으로 만들어진 새로운 종류의 커튼 월이며 백 볼트의 다양한 사양은 재료 커튼 월 디자인의 요구 사항을 충족시킬 수 있습니다. 제품 설명 광석세차는 표준형 백과 한정형 백으로 구분됩니다. 표준 후면 볼트는 후면 볼트로 고정된 케이싱, 나사 및 플랜지 너트로 구성됩니다. 리미트형 백볼트는 백볼트 케이싱과 육각머리 나사로 구성됩니다. 고품질의 304(A2), 316(A4) 스테인레스 스틸로 제작되었습니다.
견적을 받으세요
이전의：AOZ 스테인레스 스틸 M6x5mm 언더컷 앵커, 언더컷 고정 시스템용 Hinterschnittanker다음：나사 인치 컷 앵커
  • 매개변수
  • 문의하기

  • 무거운 패널 고정 시스템
    대형 패널용 언더컷 앵커 시스템 솔루션
    대형 석재, 세라믹 및 복합 패널용으로 설계됨 | 정격 부하 20-50kN
    AISI 304/316L 패널 두께 20-60mm 최대 50kN 부하 내진 등급
    ◈

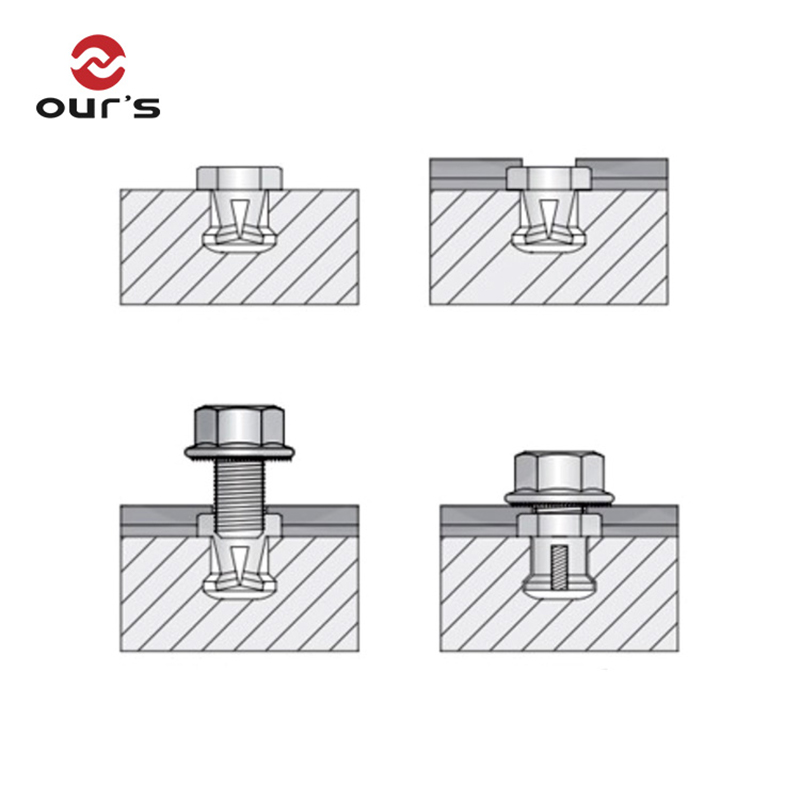

    언더컷 앵커 시스템은 대형 석재, 세라믹 및 복합 패널을 건물 하부 구조에 고정하기 위해 특별히 설계된 고성능 기계식 앵커링 솔루션입니다. 이 시스템은 시추공 바닥에 원뿔형 공동을 생성하는 언더컷 드릴링 기술을 활용하며, 특별히 설계된 앵커가 기계적으로 고정됩니다. 이 포지티브 기계적 인터록은 기존 확장 앵커나 접착 앵커보다 탁월한 인발 저항을 제공합니다. 앵커는 나사형 스터드, 확장 꽃잎이 있는 슬리브, 꽃잎을 언더컷 구멍으로 확장하는 세팅 도구로 구성됩니다. 이 시스템은 20mm에서 60mm까지의 패널 두께를 수용하며 앵커 지점당 최대 500kg의 패널 무게를 지원합니다. 스테인레스 스틸 등급 AISI 304 및 316L로 제공되는 언더컷 앵커 시스템은 고층 외관, 공항 터미널 및 패널 보안이 중요한 기념비적 구조물을 포함하여 내부 및 외부 응용 분야 모두에서 안정적인 성능을 제공합니다.

    ◪
    언더컷 앵커 시스템
    원추형 잠금 · 20-50kN 하중
    핵심 장점
    01
    포지티브 기계적 인터록
    언더컷 형상은 최대 50kN의 인발력을 견디는 폼핏 연결을 생성합니다. 확장 꽃잎은 원추형 공동에 고정되어 패널 두께 전체에 하중을 고르게 분산시킵니다.
    02
    모서리 응력 집중 없음
    언더컷 드릴링 공정은 패널 가장자리 무결성을 유지합니다. 반경 방향 압력을 가하는 확장 앵커와 달리 언더컷 앵커는 축방향 하중만 가해 부서지기 쉬운 재료의 모서리 균열을 방지합니다.
    03
    지진 및 동적 부하 저항
    포지티브 잠금 메커니즘은 주기적인 하중 조건에서도 그립을 유지합니다. 지진 지역에서의 사용을 위해 ICC-ES AC193에 따른 지진 테스트를 통해 검증되었습니다.
    04
    부식 방지 재료
    AISI 316L 스테인리스강 변형은 해안 및 공격적인 환경에서 보호 기능을 제공합니다. 앵커 시스템은 최대의 내구성을 위해 완전히 부동화 처리되었습니다.
    05
    조정 가능한 설치 깊이
    정밀한 깊이 제어로 모든 패널 지점에 일관된 앵커 매립이 보장됩니다. 세팅 도구에 통합된 깊이 정지 기능으로 작업자 오류가 제거됩니다.
    06
    신속한 설치주기
    단일 단계 세팅 공정으로 다성분 접착 시스템에 비해 설치 시간이 단축됩니다. 로딩 전에 경화 시간이 필요하지 않습니다.
    시스템 사양
    앵커 크기 범위 M6 · M8 · M10 · M12 · M16 나사 직경
    패널 두께 20mm · 25mm · 30mm · 40mm · 50mm · 60mm 맞춤형 깊이 사용 가능
    풀아웃 용량 12kN · 20kN · 32kN · 45kN · 55kN 앵커당, 석재에 따라 다름
    재료 등급 AISI 304 · AISI 316L · 듀플렉스 2205 ASTM A240 / EN 10088
    언더컷 직경 구멍 직경 1.4x ~ 1.8x 원추형 기하학
    토크 설정 15-45Nm(크기에 따라 다름) 보정된 설정 도구
    애플리케이션 시나리오
    ◫
    대형 패널 적용
    석재 · 세라믹 · 복합재
    01 최대 1200 x 2400mm 크기의 대형 화강암 또는 대리석 패널을 갖춘 고층 건물 외관
    02 승객 안전을 위해 내진 등급 고정이 필요한 공항 터미널 벽 및 기둥
    03 유지 관리를 위해 패널을 비파괴적으로 제거해야 하는 박물관 및 갤러리 설치
    04 패널 앵커가 온도 변화에 저항해야 하는 산업용 냉장 보관 및 식품 가공 시설
    05 진동 저항과 장기 내구성이 가장 중요한 교량 및 터널 라이닝
    설치 및 품질 참고사항
    ◈
    드릴링 요구 사항 깊이 조절 장치가 있는 다이아몬드 코어 드릴을 사용하십시오. 구멍 직경 공차 ±0.2mm. 언더컷 도구는 패널 표면에 수직이어야 합니다. 최대 편차 1°.
    ◈
    앵커 설정 확인 공구의 검사창을 통해 육안으로 세팅깊이를 확인하세요. 설치된 앵커의 5%에 대한 인발 테스트. 테스트된 패널당 최소 2개의 앵커.
    ◈
    가장자리 거리 요구 사항 M8 앵커의 경우 최소 가장자리 거리가 50mm, M12 앵커의 경우 70mm입니다. 높은 응력을 받는 패널 가장자리의 경우 100mm로 늘립니다.
    ◈
    품질 문서 각 앵커 배치에는 EN 10204 유형 3.1 재료 인증서가 포함되어 있습니다. 프로젝트 품질 계획에 따라 설치 토크 및 풀아웃 데이터가 기록됩니다.
    자주 묻는 질문
    언더컷 앵커는 표준 확장 앵커와 어떻게 다릅니까?
    표준 확장 앵커는 구멍 벽에 대한 방사형 압력에 의존하므로 부서지기 쉬운 석재에 균열이 발생할 수 있습니다. 언더컷 앵커는 미리 형성된 원추형 공동으로 확장하여 기계적 인터록을 생성합니다. 이는 팽창이 아닌 압축을 통해 하중을 분산시켜 가장자리 응력을 줄이고 더 높은 풀아웃 저항을 제공합니다. 또한 언더컷 시스템을 사용하면 가장자리 거리를 더 가깝게 하고 용량 손실 없이 여러 번 재설치할 수 있습니다.
    이 시스템과 호환되는 패널 두께와 재료는 무엇입니까?
    이 시스템은 20mm에서 60mm까지의 패널 두께를 수용합니다. 호환 가능한 재료에는 천연석(화강암, 대리석, 석회석, 사암), 공학석, 도자기 타일, 세라믹 패널 및 섬유-시멘트 보드가 포함됩니다. 더 얇은 패널(10-20mm)의 경우 직경이 감소된 앵커 시리즈를 사용할 수 있습니다. Jiangsu Aozheng Metal Products Co., Ltd.는 각 패널 유형 및 두께에 대한 앵커 성능을 검증하기 위한 재료별 테스트를 제공합니다.
    대형 패널의 적재 용량은 얼마입니까?
    언더컷 앵커 시스템은 패널 재질과 두께에 따라 12kN(M6) ~ 55kN(M16) 범위의 풀아웃 용량을 제공합니다. 일반적인 1200 x 2400 x 30mm 화강암 패널(약 200kg)의 경우 모서리에 있는 4개의 M10 앵커가 4.0 이상의 안전 계수로 80kN을 초과하는 총 용량을 제공합니다. Jiangsu Aozheng Metal Products Co., Ltd.는 각 프로젝트 사양에 대한 구조 계산 및 하중 인증서를 제공합니다.
    이 시스템의 내진 성능은 어떻게 검증됩니까?
    언더컷 앵커 시스템은 지진 응용 분야에 대해 ICC-ES AC193 및 AC308에 따라 테스트되었습니다. 테스트에는 시뮬레이션된 지진 조건에서의 반복 하중, 피로 테스트 및 변위 측정이 포함됩니다. 포지티브 기계식 인터록은 풀림 없이 여러 사이클 동안 그립을 유지합니다. Jiangsu Aozheng Metal Products Co., Ltd.는 지진 지역 프로젝트에 대한 지진 테스트 보고서 및 설계 지원을 제공합니다.
    해안이나 부식성 환경에서 시스템을 사용할 수 있습니까?
    예. 언더컷 앵커 시스템은 해안 및 해양 환경을 위한 AISI 316L 스테인리스 스틸(몰리브덴 함유)로 제공됩니다. 316L 변형은 염화물로 인한 구멍 및 틈새 부식을 방지합니다. 극한 환경(산업, 해양 물보라 구역)의 경우 Duplex 2205 스테인리스 스틸을 사용할 수 있습니다. Jiangsu Aozheng Metal Products Co., Ltd.는 호주, 중동 및 미국 해안 지역 프로젝트에 언더컷 앵커 시스템을 공급했습니다.
    ICC-ES AC193 내진 등급 ◆ EN 1993-1-8 준수 ◆ ISO 9001:2015 ◆ 연간 공급량 2,000톤 ◆ 45개국 수출
